MSI-X （一）

1. MSI中断

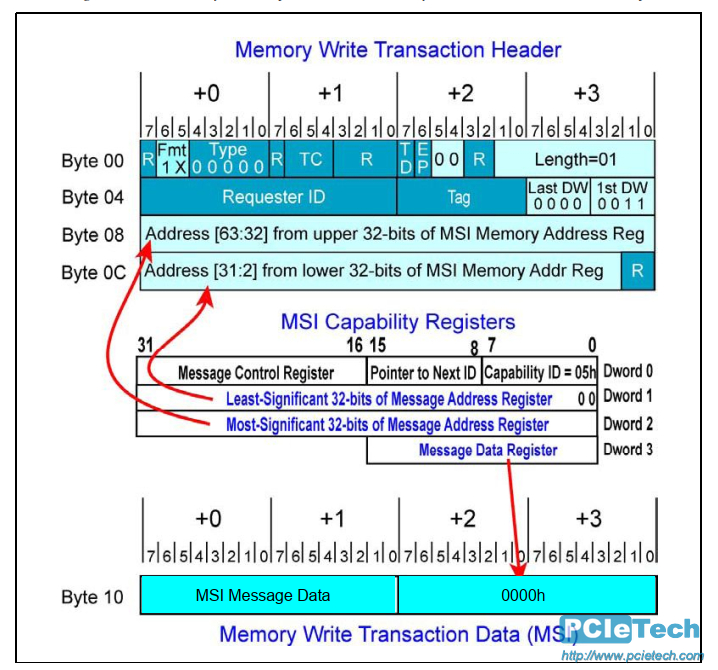

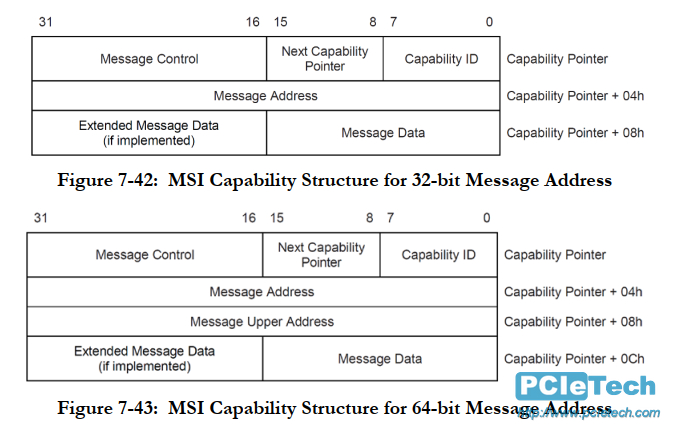

MSI中断本质上是一个memory write，memory write的地址就是设备配置空间的MSI address寄存器的值，memory write的数据就是设备配置空间的MSI data寄存器的值。Message address寄存器和message data寄存器是调用pci_enable_msi时，系统软件填入的。

也就是说，一个设备想产生一个MSI中断话，只需要使用配置空间的message address寄存器和message data寄存器发起一个memory write的请求，即往message address寄存器写入memory data。在X86系统下，message address对应的LAPIC的地址。

• 为何要引入MSI-X

前面讲了MSI中断的机制，其实MSI-X Capability中断机制与MSI Capability的中断机制类似。既然机制类似，为啥还要需要引入MSI-X呢？

回答这个问题前，我们先看看MSI有哪些限制？

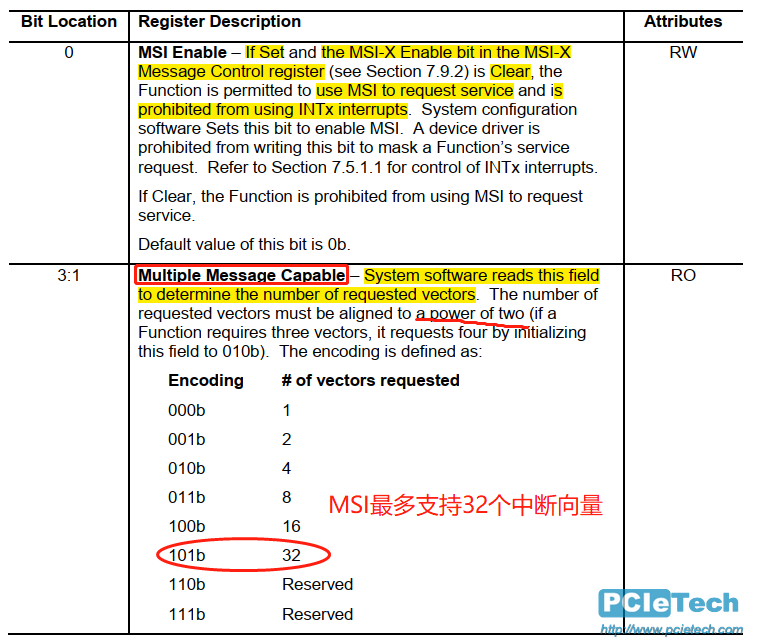

• MSI相关的寄存器都是在配置空间中，从Message Control寄存器multiple message Capble字段可以看出MSI最多支持32个中断向量，且必须是2ⁿ，也就是说如果一个function需要3个中断向量，必须申请4个才可以满足。
• MSI要求中断控制器分配给该function的中断向量号必须连续。

MSI-X的出现就是为了解决上面两个问题，主要是第二个问题。
