Lane Reversal 和 Polarity Inversion

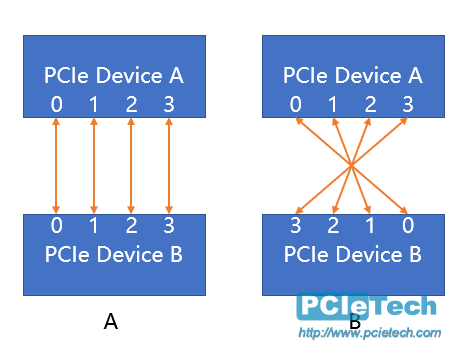

在PCIe的链路初始化和协商的过程中（Link Training），其中一个重要的步骤就是确定双方的Link链路需要几条Lane。我们给Lane做了编号，称之为Lane Number，从0开始。默认设备A的Lane0需要和设备B的Lane0连接，如下图所示。

       幸运的话，我们在A情况下，连线就很容易了，直接连接即可。可是，如果我们遇到情况B呢？这时候对于PCB布线工程师就是场噩梦了。

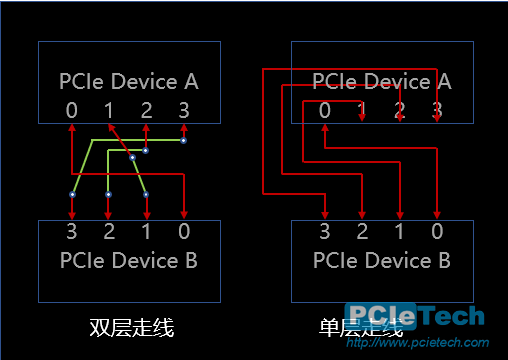

       要不采用单层走线，不过走线得从芯片下面绕一圈，要不就是双层走线，打一堆过孔。连线倒是通了，不过要命得是，对于PCIe的这种高速信号，对于信号质量要求很高，比如走线长度尽量要求一致、间距一致，尽量减少过孔降低EMI辐射等等。上面两种走线并不是最合理的方式，为了降低PCB布线工程师的布线难度，PCIe spec定义了Lane Reversal和Polarity Inversion，即Lane反转和极性倒置（或称之为极性反转）。

       在PCIe设备支持Lane Reversal的情况下，上述图B变成了下图。Lane0可以和Lane3连接，Lane1可以和Lane2连接。。。于是变成了和图A一样的PCB走线。So easy~

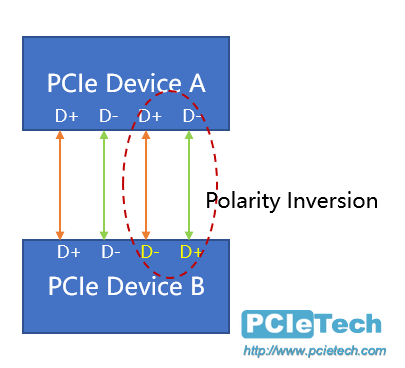

       在PCIe设备支持极性倒置的情况下，对于差分信号的D+和D-交换了极性，避免了走线交叉。

       注意，PCIe spec规定了Polarity Inversion是PCIe设备必须要实现的，而Lane Reversal则是可选支持特性。另外，对于Lane Reversal，很容易看出，只需要链路一端的设备支持就可以实现了。

思考：

大假归来第一天，想必各位不怎么想思考问题吧？那就休息一下咯

---

上期问答：

 数据在不同的lane上，是怎么分配传输的？

下期详细道来。:)
