1. PCIe错误的Firmware first model和OS native model

    1. Firmware first model

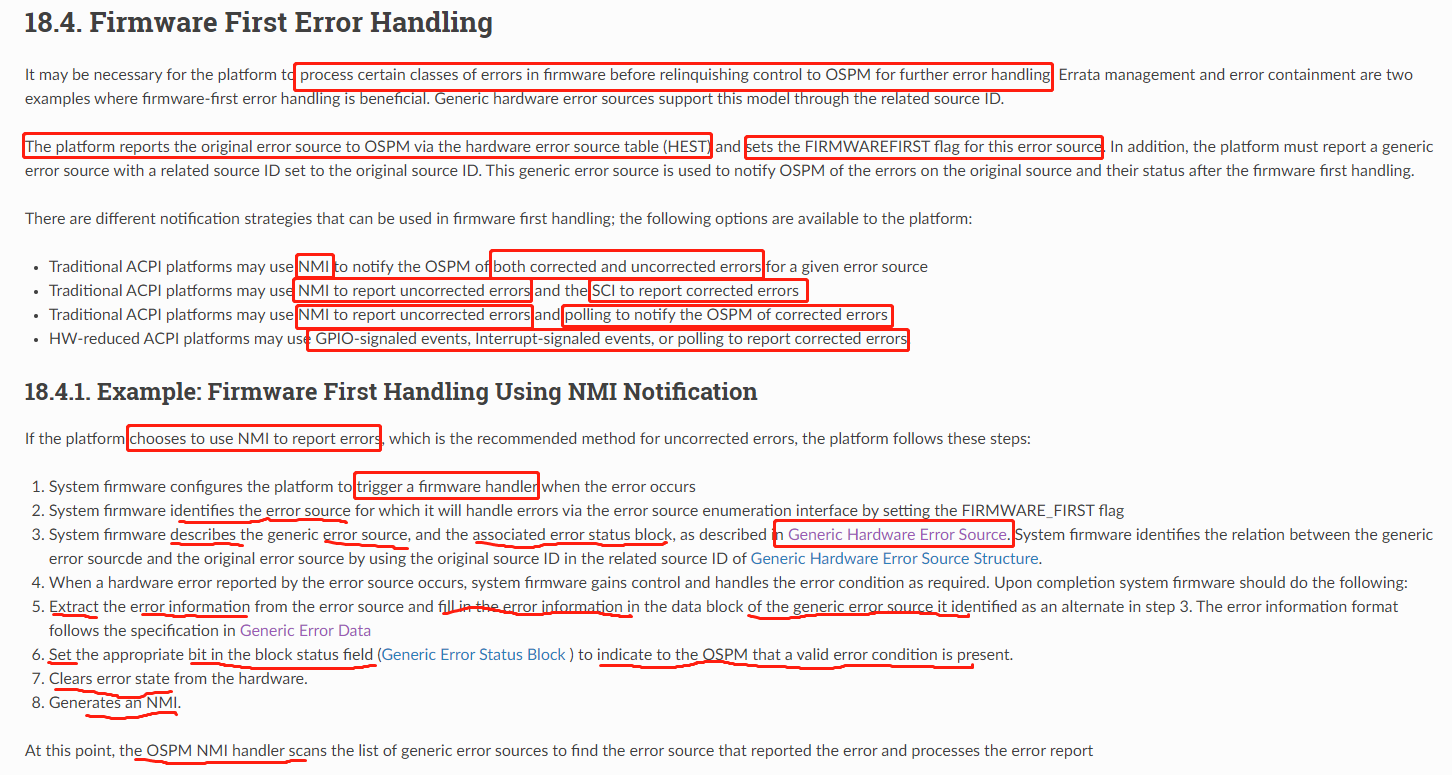

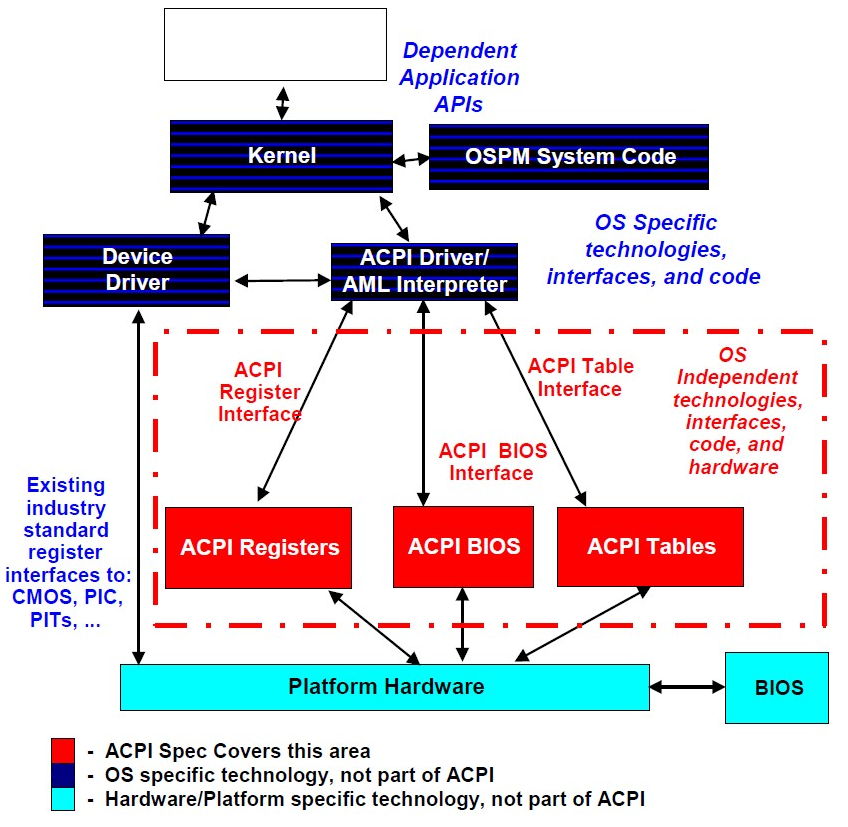

错误通过SMI中断到CPU,CPU进入SMM mode,并调用BIOS/firmware注册handler,BIOS/firmware先收集故障信息,把错误信息填写到APEI表,然后通过SCI或者NMI通知OS。详细流程可以参考APCI spec。

    1. OS native model

错误通过MSI或者NMI方式直接报告给OS。

      1. NMI方式上报错误

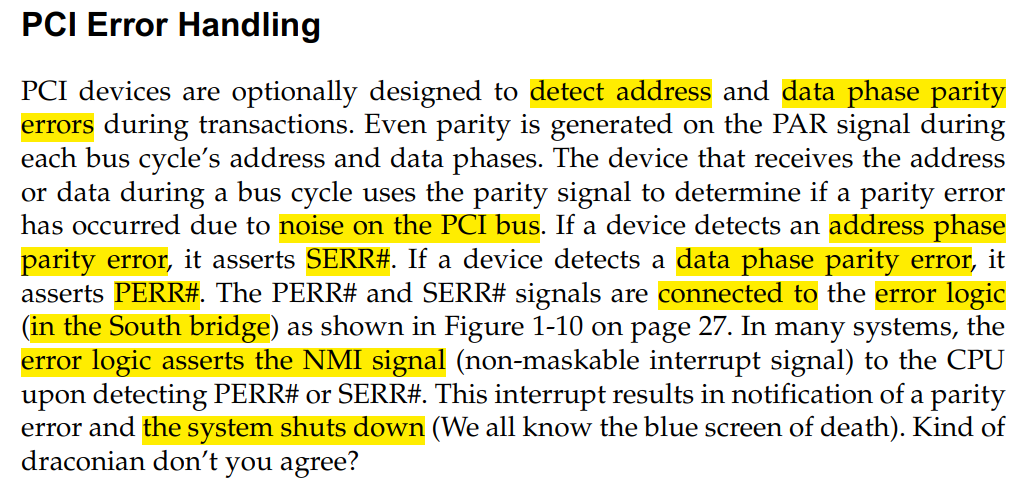

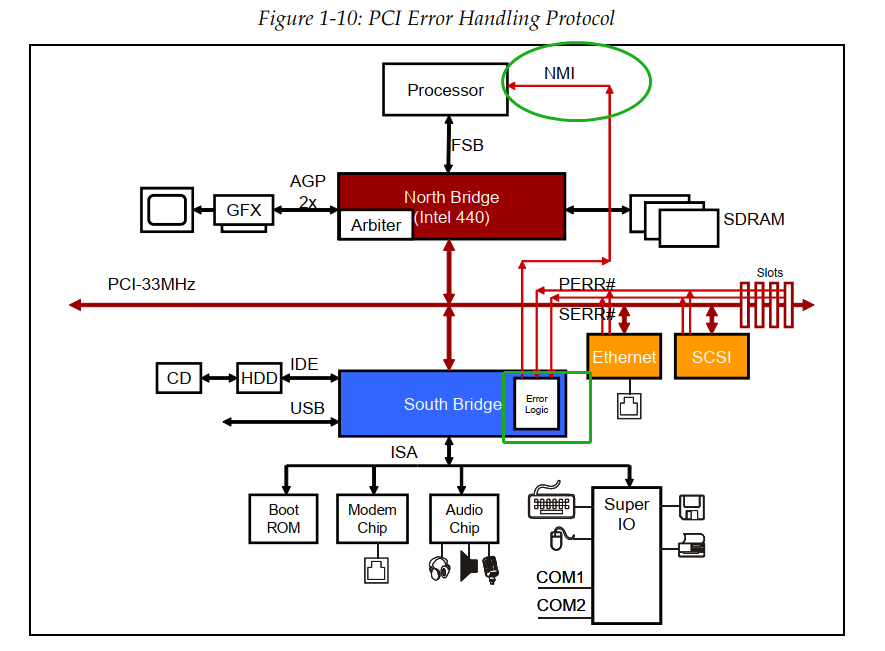

传统的PCI设备检测到address phase parity error,会assert SERR#,检测到data phase error,会assert PERR#。PERR#和SERR#信号连接到南桥(现在叫PCH)里的error logic。错误发生时,error logic会assert NMI信号通知CPU。

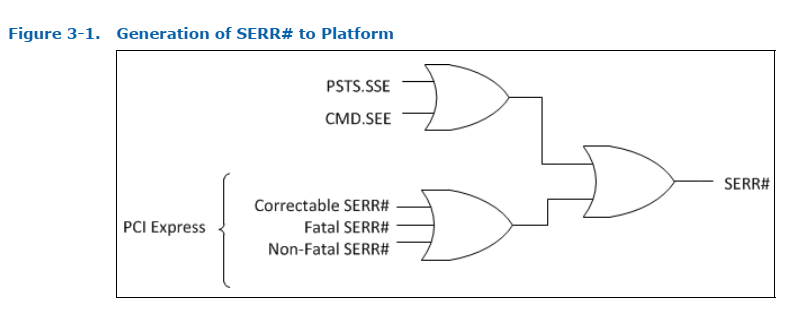

PCH(之前的南桥)内部设备或者PCH下面的设备的错误会触发SERR#,error logic会assert NMI信号,产生NMI中断到CPU,通知OS处理错误。

      1. MSI方式上报错误

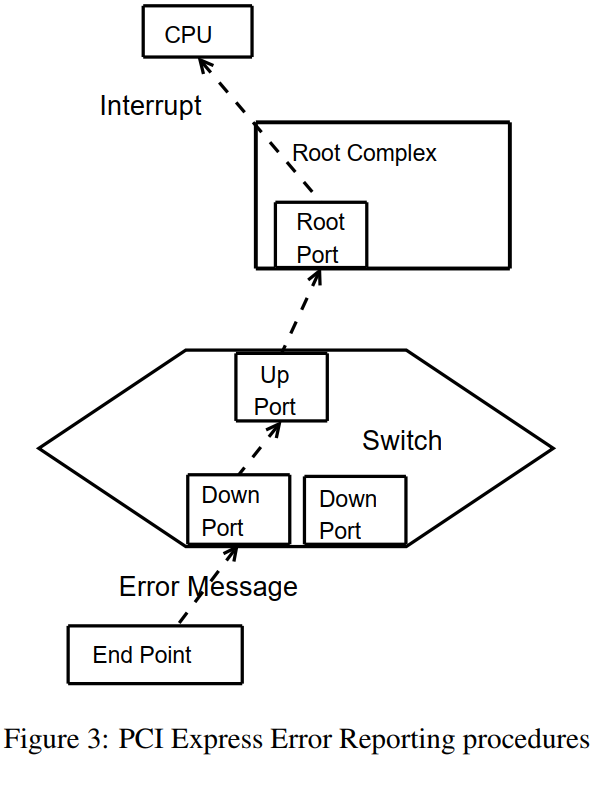

PCIe设备出现错误时会产生对应的error message,error message路由到Root port,Root Port产生MSI中断到CPU,通知OS处理错误。

  1. 选择那种模式呢

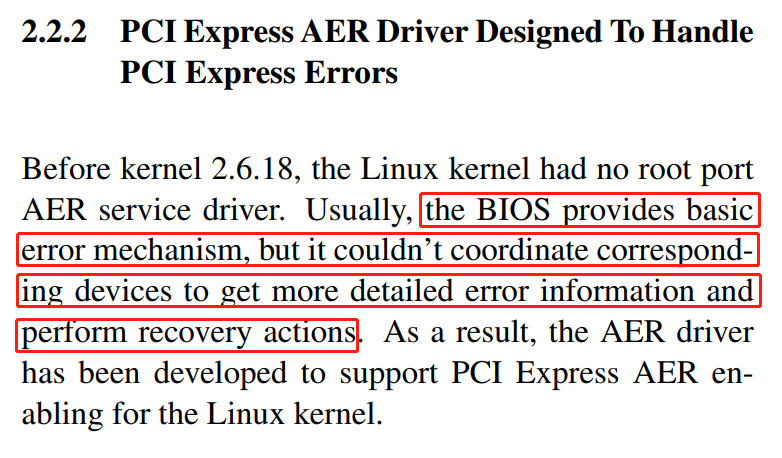

Linux PCIEAER service的作者在《Enable PCI Express Advanced Error Reporting in the Kernel》进行了一些说明。

在2.6.18之前的kernel,linux kernel没有root port AER service的驱动。BIOS提供了一些基础的错误机制,但是这种机制不能配合相应设备获取更详细的错误信息,更重要的没有recovery的功能,因此linux kernel引入的AER driver。

至于选择哪种模式,我们来对比一下各种上报机制有什么不同。

2.1 SMI上报错误

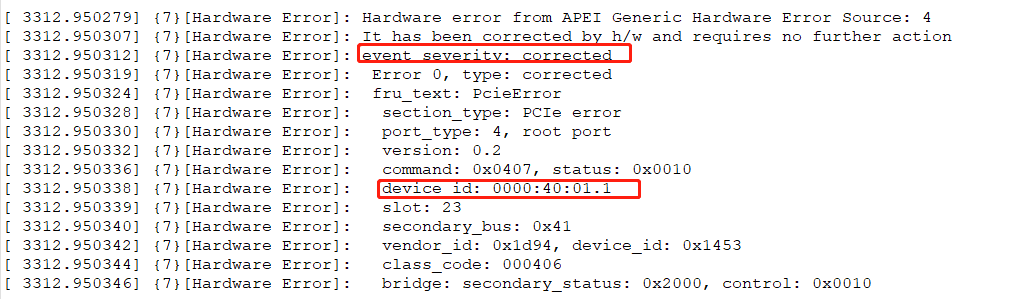

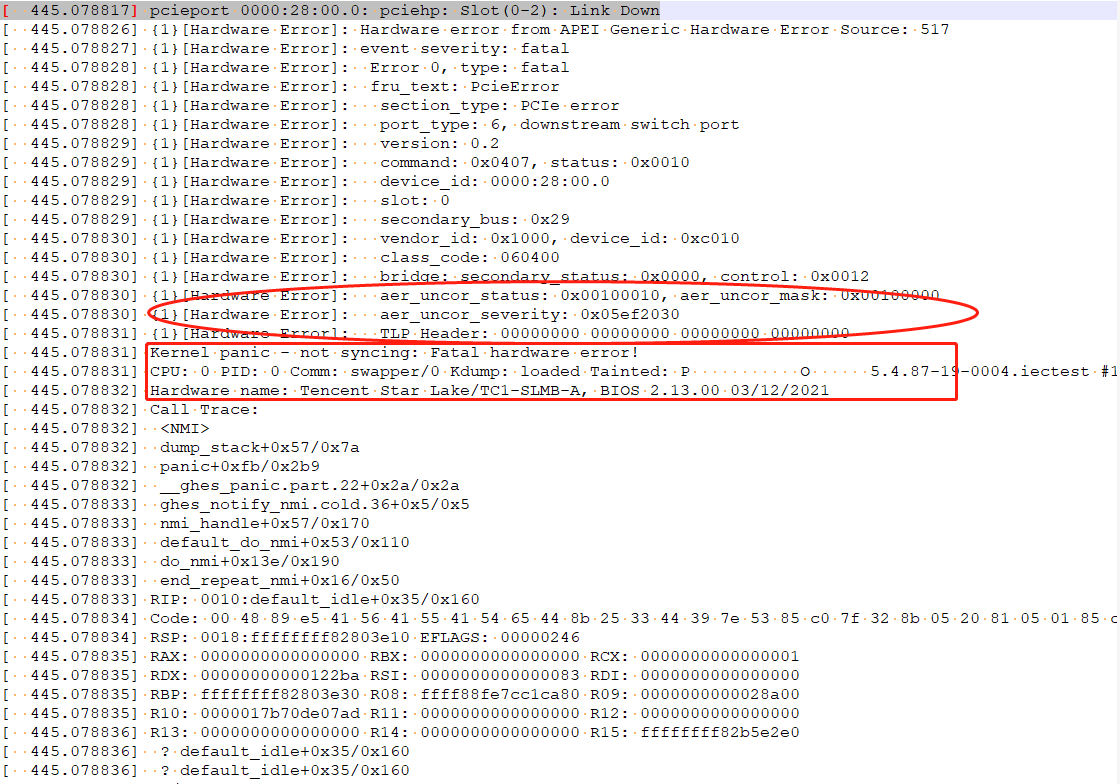

如果在日志中发现下面打印,就是使用firmware first model。可以看到对于correctable的错误,只能看到Root port接收到了correct错误,至于是什么错误,哪个设备出错了。新版本的linux对这个流程有优化,会调用PCIeAer service的接口把错误打印出来。具体实现见ghes_proc-> ghes_do_proc-> ghes_handle_aer-> aer_recover_queue->

aer_recover_work_func-> cper_print_aer

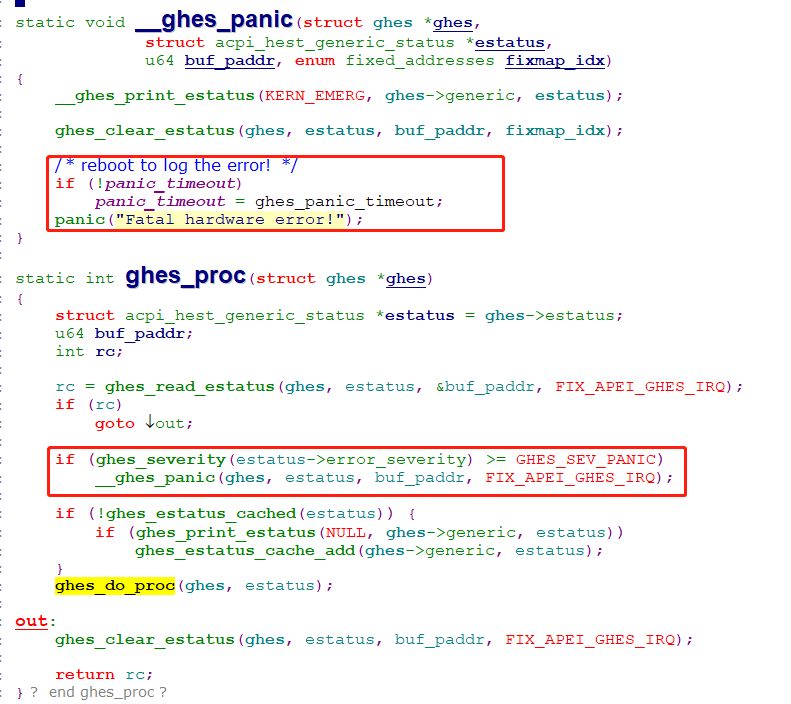

至于uncorrectable error会导致系统panic。Linux kernel中具体实现见ghes_proc-> __ghes_panic。

2.1 NMI上报

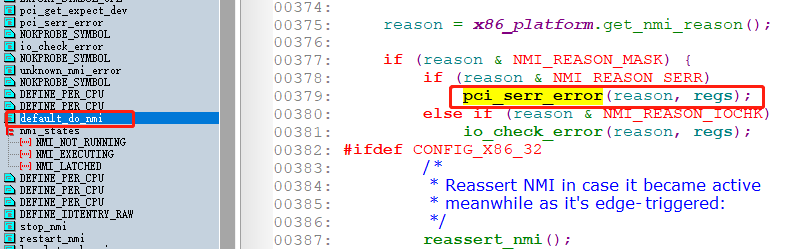

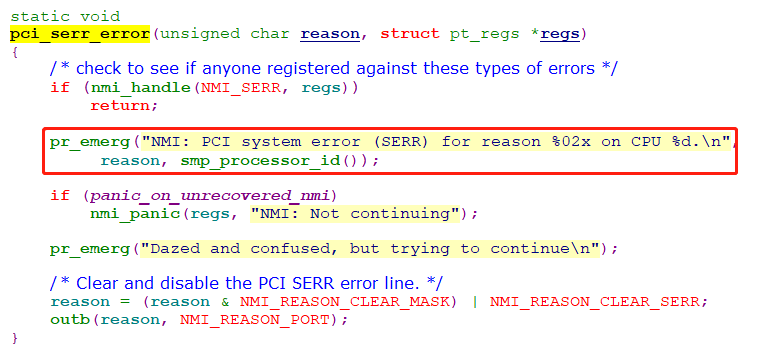

如果在日志中发现下面打印,就是使用了NMI上报。这个是里面没有任何定位信息,PCH内部PCI设备及其PCH下面的PCIe设备出现错误都有触发该流程。具体实现见default_do_nmi->pci_serr_error。

2.2 MSI上报

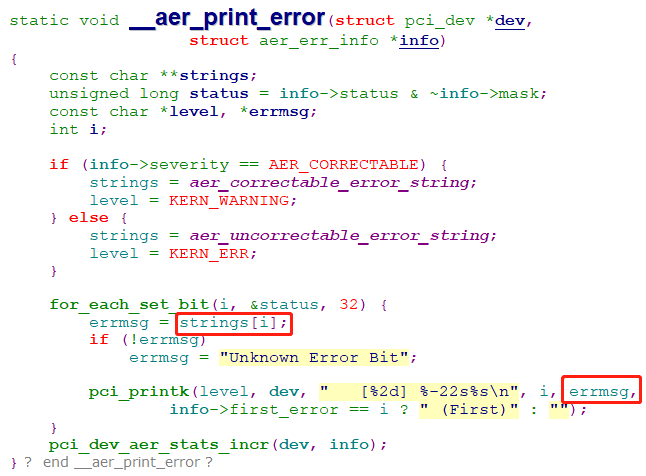

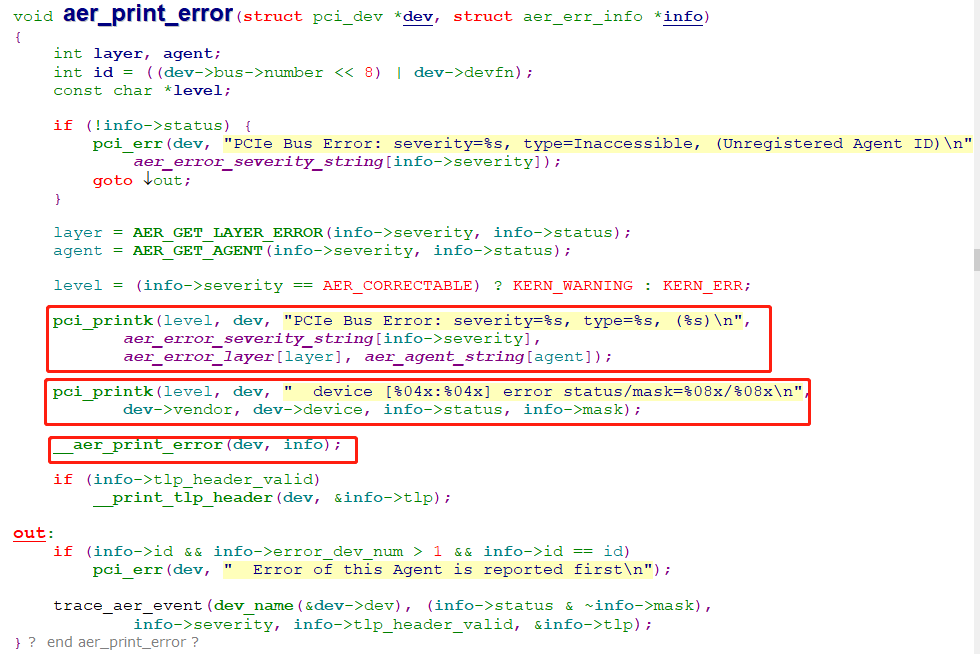

如果在日志中发现下面打印,就是使用了MSI上报。具体流程见aer_irq -> aer_isr-> aer_isr_one_error-> aer_process_err_devices-> aer_print_error。

  1. 怎么禁止firmware first model

禁止firmware first model涉及到芯片厂商特有的寄存器,每家厂商实现方式不同,这里说一下intel和AMD相关的寄存器。

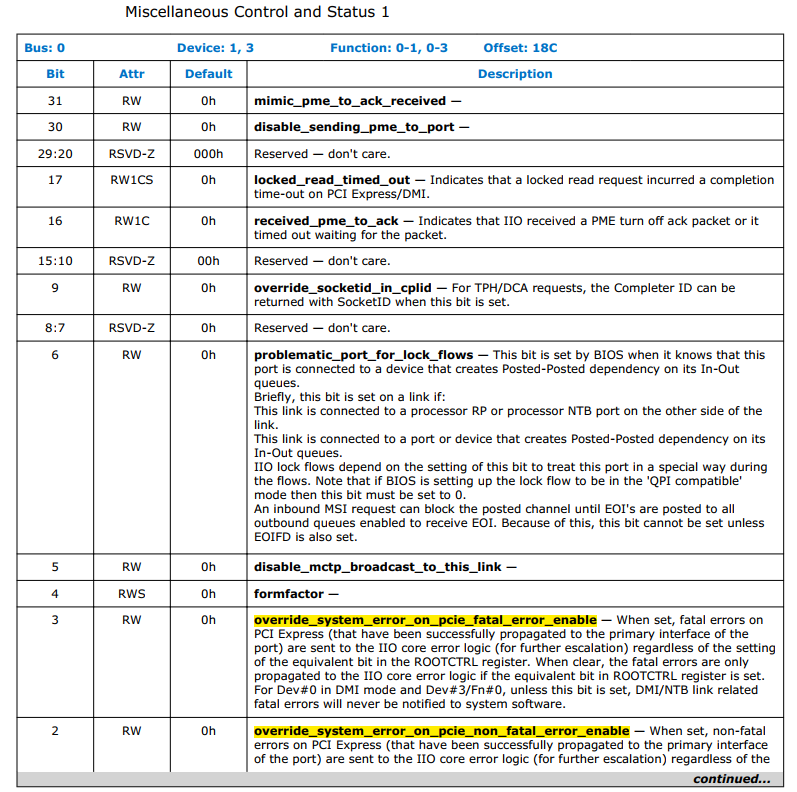

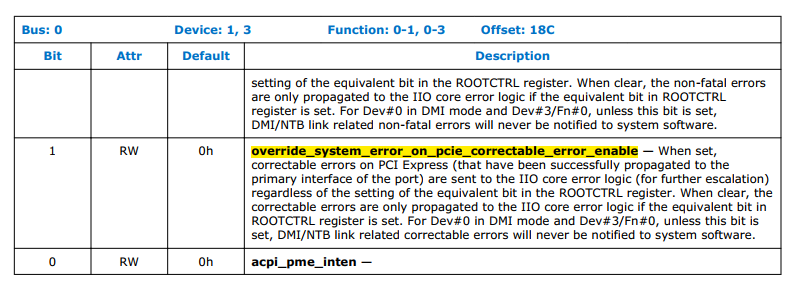

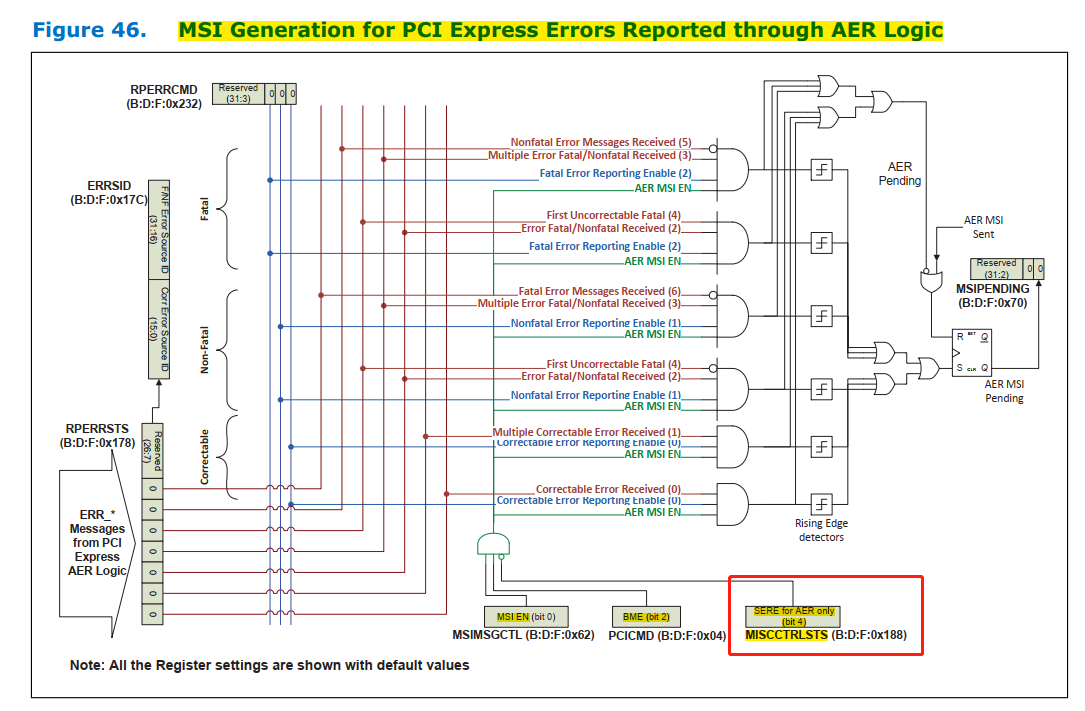

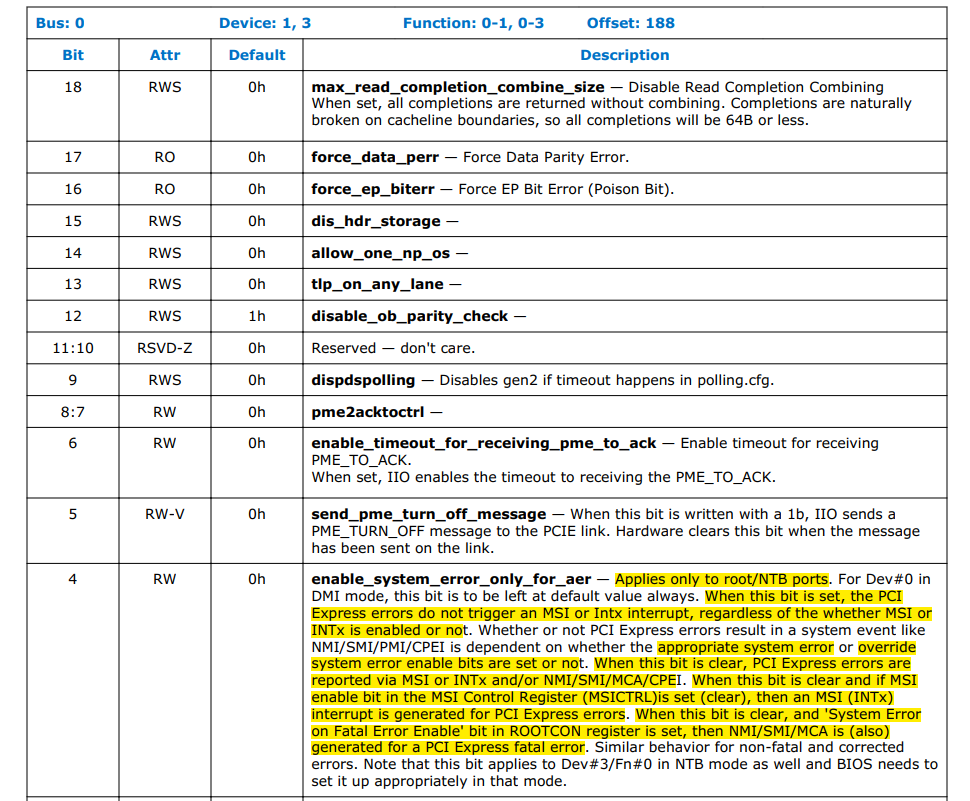

Intel的架构图和芯片手册比较清楚地说明了miscctrlsts_1和miscctrlsts_0对应bit可以覆盖PCIe标准配置空间的寄存器。miscctrlsts_1的bit3-1清零,防止miscctrlsts_1覆盖了root ctrl reg对应bit。miscctrlsts_0的bit4也需要清零,防止MSI和INTx中断被disable。

至于PCIe标准配置空间的寄存器,只要加载AER service,驱动会使能对应的寄存器。

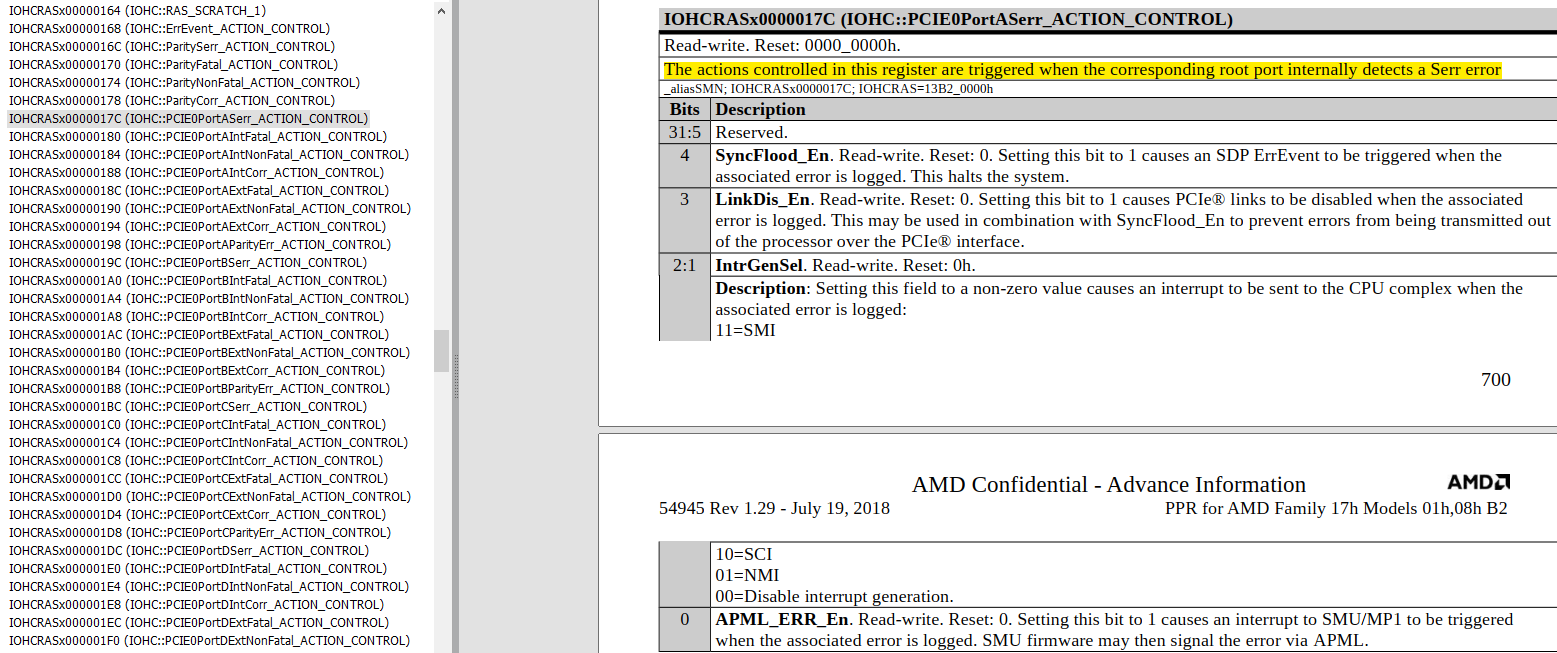

AMD是没有架构框图说明哪些寄存器可以禁止firmware first model,经过试验发现下面的寄存器清零可以禁止firmware first model。

IOHCRASx0000017C (IOHC::PCIE0PortASerr_ACTION_CONTROL)

到IOHCRASx00000378 (IOHC::PCIE1PortHParityErr_ACTION_CONTROL)清零
